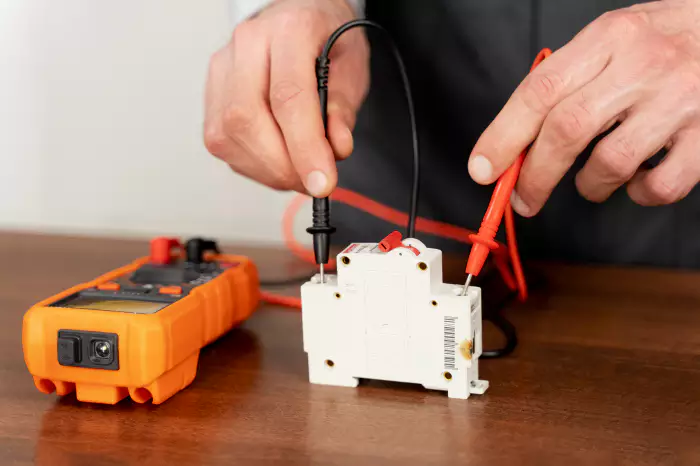

آموزش کامل و گامبهگام تست فیوز با مولتیمتر، تنظیمات دستگاه، روشهای تست پیوستگی و مقاومت، تشخیص فیوز سالم یا سوخته، نکات ایمنی و عیبیابی مدارهای الکتریکی.
درباره سرویس
فیوزها یکی از مهمترین قطعات محافظتی در سیستمهای الکتریکی هستند که از تجهیزات و سیمکشی در برابر جریان اضافه و اتصال کوتاه محافظت میکنند. اما چگونه میتوان فهمید که یک فیوز سالم است یا سوخته؟ بهترین و دقیقترین روش، تست فیوز با مولتیمتر است. در این مقاله جامع، بهطور کامل و گامبهگام نحوه تست فیوز با مولتیمتر، تنظیمات دستگاه، روشهای تست پیوستگی و مقاومت، تشخیص فیوز سالم یا سوخته، نکات ایمنی و عیبیابی مدارهای الکتریکی را آموزش میدهیم. با ما همراه باشید تا با این مهارت ساده اما حیاتی آشنا شوید.
فیوز یک قطعه الکتریکی است که در مسیر جریان قرار میگیرد و در صورت عبور جریان بیش از حد مجاز، مدار را قطع میکند. این عملکرد از آسیب به سیمها، تجهیزات و ایجاد آتشسوزی جلوگیری میکند.
تست فیوز با مولتیمتر به چند دلیل مهم است:
مولتیمتر (Multimeter) یا آوومتر یک ابزار اندازهگیری الکتریکی چندمنظوره است که میتواند ولتاژ، جریان، مقاومت، پیوستگی و سایر پارامترهای الکتریکی را اندازهگیری کند. مولتیمترها به دو نوع اصلی تقسیم میشوند:
این نوع مولتیمترها دارای یک عقربه هستند که روی صفحه مدرج حرکت میکند. اگرچه امروزه کمتر استفاده میشوند، اما هنوز در برخی کاربردهای خاص مورد استفاده قرار میگیرند.
این نوع مولتیمترها دارای نمایشگر دیجیتال (LCD) هستند و دقیقترین و رایجترین نوع مولتیمتر در بازار محسوب میشوند. مولتیمترهای دیجیتال در مدلهای مختلف با دقتهای متفاوت تولید میشوند.
برای تست فیوز با مولتیمتر، دو روش اصلی وجود دارد:
این روش سریعترین و سادهترین راه برای تست فیوز است. در این روش، مولتیمتر بررسی میکند که آیا مسیر الکتریکی بین دو پراب برقرار است یا خیر.
نحوه عملکرد: مولتیمتر یک ولتاژ بسیار کم (معمولاً کمتر از ۳ ولت) از طریق پرابها ارسال میکند. اگر مدار کامل باشد (فیوز سالم)، جریان عبور میکند و مولتیمتر صدای بوق تولید میکند یا عددی نزدیک به صفر نمایش میدهد. اگر مدار باز باشد (فیوز سوخته)، جریانی عبور نمیکند و مولتیمتر هیچ صدایی تولید نمیکند یا عدد بینهایت (OL) نمایش میدهد.
در این روش، مولتیمتر مقاومت الکتریکی فیوز را اندازهگیری میکند. فیوز سالم باید مقاومت بسیار کمی داشته باشد (معمولاً کمتر از ۱ اهم)، در حالی که فیوز سوخته مقاومت بینهایت (باز) دارد.
قبل از هر اقدامی، نکات ایمنی زیر را رعایت کنید:
برای تست دقیق، فیوز را از مدار خارج کنید. این کار از تداخل سایر اجزای مدار با نتیجه تست جلوگیری میکند.
هشدار مهم: هرگز فیوز را در حالی که مدار روشن است تست نکنید. این کار میتواند به مولتیمتر آسیب بزند و خطر برقگرفتگی را به همراه داشته باشد.
مولتیمتر را روی حالت مناسب تنظیم کنید:
برای تست پیوستگی:
برای تست مقاومت:
قبل از تست فیوز، پرابهای مولتیمتر را تست کنید:
حالا فیوز را تست کنید:
نتایج تست را بهصورت زیر تفسیر کنید:
| نتیجه تست پیوستگی | نتیجه تست مقاومت | وضعیت فیوز |
|---|---|---|
| صدای بوق ممتد | ۰ تا ۱ اهم (نزدیک به صفر) | سالم ✅ |
| بدون بوق | بینهایت (OL یا 1.) | سوخته ❌ |
| بوق قطع و وصل میشود | عدد نوسان دارد | اتصال ناپایدار (شل) |
این فیوزها بدنه شیشهای شفاف دارند و با چشم غیرمسلح نیز میتوان سوختن آنها را تشخیص داد. برای تست:
فیوزهای مینیاتوری قابلیت استفاده مجدد دارند. برای تست:
این فیوزها در خودروها و تجهیزات الکترونیکی استفاده میشوند. برای تست:
این فیوزها بدنه سرامیکی دارند و معمولاً در تجهیزات صنعتی استفاده میشوند. برای تست:
| روش تست | مزایا | معایب | دقت |
|---|---|---|---|
| بررسی ظاهری | سریع، بدون نیاز به ابزار | فقط برای فیوزهای شیشهای و تیغهای کاربرد دارد | متوسط |
| تست پیوستگی با مولتیمتر | سریع، دقیق، برای همه فیوزها | نیاز به مولتیمتر دارد | بالا |
| تست مقاومت با مولتیمتر | دقیقترین روش | نیاز به مولتیمتر و دانش تنظیمات | بسیار بالا |
| تست با تستر فیوز | ساده و تخصصی | نیاز به دستگاه خاص | بالا |
اگر مولتیمتر در دسترس ندارید، با این علائم میتوانید فیوز سوخته را تشخیص دهید:
شناخت علل سوختن فیوز به شما کمک میکند از تکرار مشکل جلوگیری کنید:
| دلیل | توضیح | راهحل |
|---|---|---|
| اضافهبار (Overload) | اتصال چند وسیله پرمصرف به یک مدار | توزیع بار بین چند مدار |
| اتصال کوتاه (Short Circuit) | اتصال فاز به نول یا ارت | بررسی و رفع اتصالی |
| فیوز نامناسب | استفاده از فیوز با آمپر پایینتر از نیاز | نصب فیوز با آمپر مناسب |
| دستگاه معیوب | خرابی داخلی یک وسیله برقی | تعمیر یا تعویض وسیله معیوب |
| نوسان برق | افت یا افزایش ناگهانی ولتاژ | استفاده از محافظ ولتاژ |
۱. برای تست فیوز، مولتیمتر را روی چه حالتی تنظیم کنم؟
برای تست سریع، روی حالت تست پیوستگی (بوق) تنظیم کنید. برای تست دقیقتر، روی حالت اهممتر (Ω) در محدوده ۲۰۰Ω تنظیم کنید.
۲. آیا میتوان فیوز را بدون خارج کردن از مدار تست کرد؟
توصیه نمیشود، زیرا سایر اجزای مدار ممکن است در نتیجه تست تأثیر بگذارند و نتیجه نادرستی نشان دهند. همیشه فیوز را از مدار خارج کنید.
۳. عدد نمایش داده شده روی مولتیمتر در تست مقاومت فیوز سالم چقدر است؟
فیوز سالم باید مقاومتی کمتر از ۱ اهم داشته باشد. عدد نزدیک به صفر (مثلاً ۰.۲Ω) نشاندهنده سلامت فیوز است.
۴. اگر مولتیمتر صدای بوق ندهد اما عدد صفر نشان دهد، فیوز سالم است؟
بله، در برخی مولتیمترها حالت تست پیوستگی ممکن است بدون صدا باشد. در این صورت، عدد نزدیک به صفر نشاندهنده سلامت فیوز است.
۵. آیا فیوز مینیاتوری هم نیاز به تست با مولتیمتر دارد؟
فیوزهای مینیاتوری معمولاً با وضعیت کلید (ON/OFF) قابل تشخیص هستند، اما برای اطمینان کامل، تست با مولتیمتر توصیه میشود.
۶. هر چند وقت یکبار باید فیوزها را تست کنم؟
در شرایط عادی، نیازی به تست دورهای فیوزها نیست. اما در صورت بروز مشکل در مدار یا پس از هر بار قطع برق، تست فیوزها توصیه میشود.
تست فیوز با مولتیمتر یکی از سادهترین و دقیقترین روشها برای تشخیص سلامت فیوزهاست. با یادگیری این مهارت، میتوانید بهسرعت مشکلات الکتریکی را شناسایی کرده و از تعویض غیرضروری فیوزها جلوگیری کنید.
به یاد داشته باشید که ایمنی در هنگام کار با برق، اهمیت بالایی دارد. همیشه قبل از تست، برق مدار را قطع کنید و از تجهیزات ایمنی مناسب استفاده کنید. همچنین در صورت بروز مشکلات مکرر یا هرگونه شک در ایمنی سیستم برق، حتماً از یک برقکار متخصص و مجرب کمک بگیرید.
