راهنمای کامل و مرجع سروو موتور – تعریف جامع، اصول کار (حلقه‌ی بسته)، تفاوت با موتورهای معمولی و استپ‌موتور، ۴ نوع اصلی (DC/AC/خطی/روتور توخالی)، ۱۰ کاربرد صنعتی، ۸ مزیت کلیدی، اجزای اصلی، ۱۲ مرحله انتخاب، نصب و پارامتردهی، جدول عیب‌یابی، مقایسه ۱۰ برند معروف، نقش در Industry 4.0، اشتباهات رایج و سؤال‌های پرتکرار.
درباره سرویس
در دنیای پیشرفته‌ی اتوماسیون صنعتی و رباتیک، سروو موتورها (Servo Motors) نقشی حیاتی و غیرقابل‌انکار ایفا می‌کنند. این موتورهای دقیق و هوشمند، امکان کنترل موقعیت، سرعت و گشتاور را با دقتی فراتر از تصور فراهم می‌کنند. از ربات‌های جراحی گرفته تا خطوط تولید خودرو، سروو موتورها قلب تپنده‌ی سیستم‌های حرکتی دقیق هستند. در این مقاله‌ی فوق‌جامع، همه‌چیز را درباره‌ی سروو موتورها از مفاهیم پایه تا پیشرفته‌ترین کاربردها بررسی می‌کنیم.

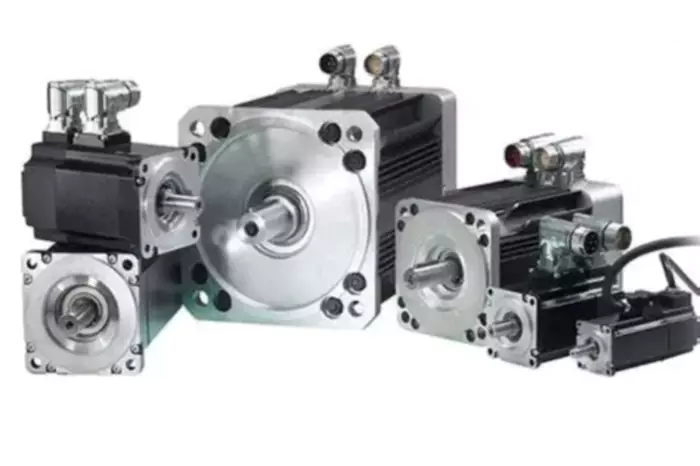

سروو موتور (Servo Motor) یک موتور الکتریکی است که به‌صورت ویژه برای کنترل دقیق موقعیت زاویه‌ای، سرعت و گشتاور طراحی شده است. ویژگی اصلی که سروو موتور را از موتورهای معمولی متمایز می‌کند، وجود سیستم فیدبک (Feedback) داخلی است که معمولاً شامل یک انکودر (Encoder) یا رزلور (Resolver) می‌شود. این سیستم فیدبک، موقعیت واقعی شفت موتور را به‌صورت لحظه‌ای به درایو سروو (Servo Drive) گزارش می‌دهد و درایو با مقایسه‌ی موقعیت واقعی با موقعیت هدف، ولتاژ و جریان موتور را تنظیم می‌کند تا خطا به صفر برسد.
به عبارت ساده‌تر، سروو موتور یک موتور + فیدبک + کنترل‌کننده است که در یک حلقه‌ی بسته (Closed-loop) عمل می‌کند و خطای موقعیت را به‌صورت پیوسته اصلاح می‌کند.
| ویژگی | سروو موتور | موتور معمولی |
|---|---|---|
| سیستم کنترل | حلقه‌ی بسته (Closed-loop) با فیدبک | حلقه‌ی باز (Open-loop) بدون فیدبک |
| دقت موقعیت | بسیار بالا (تا ۰٫۰۰۱ درجه) | ندارد (فقط سرعت) |
| پاسخ به تغییر بار | فوری و دقیق | تأخیر و افت سرعت |
| قابلیت توقف و نگهداری موقعیت | دارد (گشتاور نگهدارنده) | ندارد |
| هزینه | بالا | پایین |
| کاربرد اصلی | کنترل موقعیت دقیق (ربات، CNC) | حرکت دورانی ساده (فن، پمپ) |
یک سیستم سروو کامل از چهار بخش اصلی تشکیل شده است:
خود موتور که می‌تواند از نوع AC یا DC باشد. موتورهای AC سروو معمولاً از نوع سنکرون با آهنربای دائم هستند و دارای روتور با آهنرباهای نئودیمیوم-آهن-بور (NdFeB) با چگالی شار بالا می‌باشند.
دستگاهی که موقعیت، سرعت و جهت حرکت شفت موتور را اندازه‌گیری می‌کند. انواع:
یک اینورتر هوشمند که فرمان‌های موقعیت/سرعت را از کنترلر (PLC یا حرکت‌کننده) دریافت کرده و بر اساس فیدبک انکودر، ولتاژ و جریان مناسب را به موتور اعمال می‌کند. درایو شامل:
بخش تصمیم‌گیرنده که مسیر حرکت، شتاب، سرعت و موقعیت هدف را تعیین کرده و به درایو ارسال می‌کند.
چرخه‌ی عملکرد:
ساختار: موتور DC معمولی با آهنربای دائم یا تحریک جداگانه، همراه با انکودر.
مزایا: کنترل ساده، هزینه‌ی کمتر (نسبت به AC)، پاسخ مناسب برای کاربردهای سبک.
معایب: محدودیت در توان بالا، نیاز به تعمیر و نگهداری بیشتر (جاروبک‌ها).
کاربرد: ربات‌های کوچک، سیستم‌های آموزشی، دستگاه‌های آزمایشگاهی، دوربین‌های مداربسته.
ساختار: موتور سنکرون با آهنربای دائم (PMSM) یا موتور ناهمگام (Induction) با کنترل برداری.
مزایا: توان بالا، گشتاور عالی در سرعت‌های پایین، بدون جاروبک (بدون نیاز به تعمیر)، عمر طولانی.
معایب: هزینه‌ی بالا، پیچیدگی کنترل.
کاربرد: ربات‌های صنعتی، CNC، خطوط تولید، بسته‌بندی، چاپ، نساجی.
ساختار: حرکت خطی مستقیم بدون نیاز به تبدیل حرکت دورانی به خطی (بدون سربال و پیچ).
مزایا: دقت فوق‌العاده بالا، شتاب زیاد، عدم وجود اصطکاک و فرسایش مکانیکی.
معایب: هزینه‌ی بسیار بالا، نیاز به کنترل‌کننده‌ی تخصصی.
کاربرد: ماشین‌های ابزار دقیق، برش لیزری، اسکنرهای سه‌بعدی، سیستم‌های نیمه‌هادی.
ساختار: روتور به‌صورت توخالی طراحی شده تا اجزای دیگر (مانند لیزر، فیبر نوری، کابل) از داخل آن عبور کنند.
کاربرد: دستگاه‌های پزشکی، ربات‌های جراحی، تجهیزات دقیق نوری.
| صنعت | کاربرد اصلی | نوع سروو پیشنهادی | مزیت اصلی |
|---|---|---|---|
| رباتیک | بازوهای رباتیک، مفاصل، اندام‌های مکانیکی | AC سروو با انکودر مطلق | دقت موقعیت و تکرارپذیری |
| ماشین‌های CNC | حرکت محورهای X، Y، Z و اسپیندل | AC سروو با توان بالا | سرعت و دقت در براده‌برداری |
| چاپ و بسته‌بندی | تغذیه کاغذ، برش، لیبل‌زنی، تا کردن | AC سروو با EtherCAT | هماهنگی چند محوره |
| ربات‌های پزشکی | جراحی با روبات، توانبخشی، تشخیص | سروو DC یا AC با گشتاور دقیق | ایمنی و کنترل نیرو |
| صنایع غذایی و دارویی | پر کردن، بسته‌بندی، استریلیزاسیون | AC سروو با IP67 (ضد آب) | بهداشت و تمیزی |
| صنعت خودروسازی | جوشکاری، رنگ‌کاری، مونتاژ قطعات | AC سروو با گشتاور بالا | دقت و تکرارپذیری در خط تولید |
| برش و حکاکی لیزری | حرکت هد لیزر روی قطعات | سروو خطی یا AC با دقت بالا | سرعت و دقت برش |
| نساجی و الیاف | کنترل کشش نخ، بافندگی، گره‌زنی | AC سروو با کنترل گشتاور | کنترل کشش دقیق |
| دوربین‌های مداربسته (PTZ) | حرکت پن، تیلت و زوم | سروو DC کوچک | سرعت و بی‌نویسی |
| آسانسور و بالابر | کنترل حرکت کابین و درها | AC سروو با گشتاور بالا | شروع و توقف نرم |
برای انتخاب بهترین سروو موتور برای پروژه‌ی خود، این ۱۲ سؤال را پاسخ دهید:
| خطا (کد رایج) | علت احتمالی | راهکار |
|---|---|---|
| Over Current | اتصال کوتاه در موتور، بار سنگین، شتاب زیاد | بررسی کابل‌ها، افزایش زمان شتاب، کاهش بار |
| Over Voltage | ولتاژ شبکه بالا، ترمز سریع بار با اینرسی زیاد | بررسی ولتاژ ورودی، افزایش زمان ترمز، نصب مقاومت ترمز |
| Encoder Error | کابل انکودر قطع، نویز، خرابی انکودر | بررسی کابل فیدبک، تست کانکتور، تعویض انکودر |
| Following Error | خطای تعقیب (موقعیت واقعی با هدف فاصله دارد) | افزایش گین‌های PID، کاهش بار، افزایش توان درایو |
| Over Heat | دمای موتور یا درایو بالا | بررسی فن خنک‌کننده، تمیزکاری هیت‌سینک، کاهش بار |
| Communication Error | اتصال شبکه نامناسب، پارامترهای شبکه اشتباه | بررسی کابل شبکه، تنظیم IP Address و Baud Rate |
| برند | کشور | سری محبوب | محدوده توان | نوع انکودر | پروتکل‌های اصلی | قیمت نسبی |
|---|---|---|---|---|---|---|
| Yaskawa | ژاپن | Σ-7 (Sigma-7) | ۰٫۱ تا ۱۵ کیلووات | مطلق ۲۳ بیت | EtherCAT, Mechatrolink | ★★★★★ |
| Siemens | آلمان | SINAMICS S120 / V90 | ۰٫۱ تا ۳۰ کیلووات | مطلق/افزایشی | PROFINET, PROFIBUS | ★★★★★ |
| Panasonic | ژاپن | MINAS A6 / A7 | ۰٫۱ تا ۵ کیلووات | مطلق ۲۳ بیت | EtherCAT, Modbus | ★★★★☆ |
| Mitsubishi | ژاپن | MR-J4 / MR-J5 | ۰٫۱ تا ۱۵ کیلووات | مطلق ۲۳ بیت | CC-Link, EtherCAT | ★★★★☆ |
| Omron | ژاپن | 1S / G5 | ۰٫۱ تا ۷٫۵ کیلووات | مطلق ۲۰ بیت | EtherCAT, Modbus | ★★★★☆ |
| Delta | تایوان | ASDA-A2 / A3 | ۰٫۱ تا ۳ کیلووات | مطلق ۲۰ بیت | CANopen, Modbus | ★★★☆☆ |
| Rockwell (Allen-Bradley) | آمریکا | Kinetix 5500 / 5700 | ۰٫۳ تا ۱۰ کیلووات | مطلق | EtherNet/IP | ★★★★★ |
| Parker Hannifin | آمریکا | Compax3 / EZ | ۰٫۲ تا ۵ کیلووات | مطلق/افزایشی | EtherCAT, CANopen | ★★★★☆ |
| Oriental Motor | ژاپن | AZ Series | تا ۱ کیلووات | مطلق | Modbus, RS-485 | ★★★☆☆ |
| DMM Technologies (چینی) | چین | DMM 14 / 22 | ۰٫۱ تا ۳ کیلووات | افزایشی | Modbus, RS-232 | ★★☆☆☆ |
سروو موتورهای نسل جدید به‌عنوان بخشی از سیستم‌های هوشمند تولید، قابلیت‌های زیر را ارائه می‌دهند:
سؤال ۱: آیا سروو موتورهای AC و DC قابل تعویض با یکدیگر هستند؟
خیر، زیرا ساختار، نحوه‌ی کنترل و ولتاژ آنها متفاوت است. هر کدام نیاز به درایو مختص به خود دارند.
سؤال ۲: آیا سروو موتور در حالت توقف، برق مصرف می‌کند؟
بله، سروو موتور برای حفظ موقعیت (گشتاور نگهدارنده) جریان مصرف می‌کند. این جریان معمولاً کمتر از جریان نامی است.
سؤال ۳: سروو موتور چه ولتاژهایی دارد؟
مدل‌های DC معمولاً ۱۲، ۲۴، ۴۸ ولت. مدل‌های AC معمولاً ۲۰۰-۲۴۰ ولت تک‌فاز یا ۳۸۰-۴۸۰ ولت سه‌فاز.
سؤال ۴: هر چند وقت یکبار باید سروو موتور سرویس شود؟
موتورهای AC بدون جاروبک معمولاً نیازی به سرویس دوره‌ای ندارند (به‌جز تمیزکاری ظاهری). موتورهای DC با جاروبک نیاز به تعویض جاروبک‌ها هر ۱۰۰۰-۳۰۰۰ ساعت کار دارند.
سؤال ۵: آیا می‌توان از یک درایو سروو برای چند موتور استفاده کرد؟
معمولاً هر درایو فقط یک موتور را کنترل می‌کند. برای چند موتور، از چندین درایو استفاده کنید.
سؤال ۶: چه عواملی بر دقت سروو موتور تأثیر می‌گذارند؟
رزولوشن انکودر، کیفیت درایو، تنظیمات PID، لقی مکانیکی (Backlash)، و کیفیت کوپلینگ.
سؤال ۷: تفاوت سروو موتورهای براشلس (Brushless) و براشدار چیست؟
براشلس بدون جاروبک (تعمیر و نگهداری کمتر، عمر بیشتر، بازدهی بالاتر) و براشدار دارای جاروبک (ارزان‌تر، ولی نیاز به تعویض جاروبک).
سؤال ۸: آیا سروو موتور صدا ایجاد می‌کند؟
سروو موتورهای باکیفیت در فرکانس‌های سوئیچینگ بالا (۸-۲۰ کیلوهرتز) کار می‌کنند که معمولاً برای گوش انسان قابل‌شنیدن نیست. نویز معمولاً از گیربکس یا بلبرینگ‌هاست، نه خود موتور.
سروو موتورها، شاهکارهای مهندسی الکترومکانیک هستند که با ترکیب قدرت موتورهای الکتریکی و دقت سیستم‌های کنترل حلقه‌بسته، امکان انجام حرکات فوق‌دقیق را در صنایع مختلف فراهم کرده‌اند. از ربات‌های جراحی با دقت میکرومتری تا خطوط تولید خودرو با سرعت بالا، سروو موتورها نقشی بی‌بدیل در پیشرفت صنعت ایفا می‌کنند.
نکات کلیدی که باید به خاطر داشته باشید:
