SCADA چیست و چه کاربردی دارد؟ راهنمای جامع و کامل سیستم نظارتی صنعتی

مقدمه

در دنیای صنعتی امروز، نیاز به مانیتورینگ و کنترل از راه دور فرآیندهای صنعتی بیش از هر زمان دیگری احساس می‌شود. سیستم‌های SCADA به عنوان یکی از پیشرفته‌ترین و کارآمدترین راه‌حل‌های اتوماسیون صنعتی، امکان نظارت، کنترل و مدیریت دقیق فرآیندهای صنعتی را در سطحی گسترده فراهم می‌کنند. در این مقاله جامع، به‌طور کامل و تخصصی به بررسی سیستم SCADA، تعریف، تاریخچه، اجزا، کاربردها، تفاوت با سایر سیستم‌های کنترلی، مزایا، چالش‌ها و برندهای معروف آن می‌پردازیم. با ما همراه باشید تا با یکی از مهم‌ترین فناوری‌های اتوماسیون صنعتی آشنا شوید.

SCADA چیست؟ تعریف کامل و جامع

SCADA مخفف عبارت Supervisory Control And Data Acquisition به معنی «سیستم کنترل نظارتی و جمع‌آوری داده» است. این سیستم یک پلتفرم نرم‌افزاری و سخت‌افزاری جامع است که برای مانیتورینگ، کنترل و مدیریت فرآیندهای صنعتی از راه دور طراحی شده است.

به زبان ساده‌تر، SCADA سیستمی است که به اپراتورها و مدیران صنعتی اجازه می‌دهد تا وضعیت تجهیزات و فرآیندها را از یک مرکز کنترل متمرکز مشاهده کنند، داده‌ها را جمع‌آوری و تحلیل نمایند و در صورت نیاز، کنترل‌های لازم را از راه دور بر روی تجهیزات اعمال کنند.

تاریخچه پیدایش SCADA

سیستم‌های SCADA اولین بار در دهه ۱۹۶۰ میلادی و همزمان با پیشرفت صنعت برق و ارتباطات، پا به عرصه وجود گذاشتند. در آن زمان، شرکت‌های برق برای مانیتورینگ خطوط انتقال و توزیع برق، به سیستمی نیاز داشتند که بتواند از راه دور وضعیت شبکه را پایش کند. با گذشت زمان و پیشرفت تکنولوژی، این سیستم‌ها توسعه یافتند و امروزه در صنایع مختلفی مانند نفت و گاز، آب و فاضلاب، حمل‌ونقل، تولید برق، معدن و بسیاری دیگر کاربرد دارند.

اجزای اصلی سیستم SCADA

یک سیستم SCADA کامل از پنج جزء اصلی تشکیل شده است که هر کدام نقش حیاتی در عملکرد کلی سیستم ایفا می‌کنند:

۱. تجهیزات فیلد (Field Equipment)

این تجهیزات شامل سنسورها، عملگرها، شیرهای کنترلی، موتورها و سایر تجهیزات هستند که در محیط صنعتی نصب شده و فرآیند را اجرا می‌کنند. وظیفه این تجهیزات، اندازه‌گیری متغیرهای مختلف مانند دما، فشار، سطح، جریان، سرعت و غیره و همچنین اعمال کنترل‌های فیزیکی بر روی فرآیند است.

۲. واحدهای کنترل محلی (RTU و PLC)

RTU (Remote Terminal Unit): واحدهای ترمینال از راه دور، تجهیزات الکترونیکی هستند که داده‌های سنسورها را جمع‌آوری کرده و به سیستم مرکزی ارسال می‌کنند. همچنین دستورات کنترلی از مرکز را دریافت و به عملگرها اعمال می‌کنند.

PLC (Programmable Logic Controller): کنترل‌کننده‌های منطقی برنامه‌پذیر که برای کنترل محلی فرآیندها استفاده می‌شوند. در سیستم‌های SCADA مدرن، PLCها نقش مهمی در اجرای منطق کنترلی و ارتباط با SCADA دارند.

۳. شبکه ارتباطی (Communication Network)

زیرساخت ارتباطی که امکان انتقال داده بین تجهیزات فیلد، RTU/PLC و مرکز کنترل را فراهم می‌کند. این شبکه می‌تواند شامل ارتباطات رادیویی، فیبر نوری، اینترنت، شبکه‌های بی‌سیم (Wi-Fi، LoRa، و...) و یا ترکیبی از آنها باشد.

۴. سرور مرکزی و پایگاه داده (Central Server & Database)

این بخش، قلب تپنده سیستم SCADA است که مسئولیت ذخیره‌سازی داده‌ها، اجرای الگوریتم‌های کنترلی، مدیریت وقایع (Events) و ارتباط با ایستگاه‌های اپراتوری را بر عهده دارد. داده‌های تاریخی برای تحلیل و گزارش‌گیری در پایگاه‌های داده تخصصی (مانند SQL Server، PostgreSQL و ...) ذخیره می‌شوند.

۵. ایستگاه اپراتوری (HMI / Operator Station)

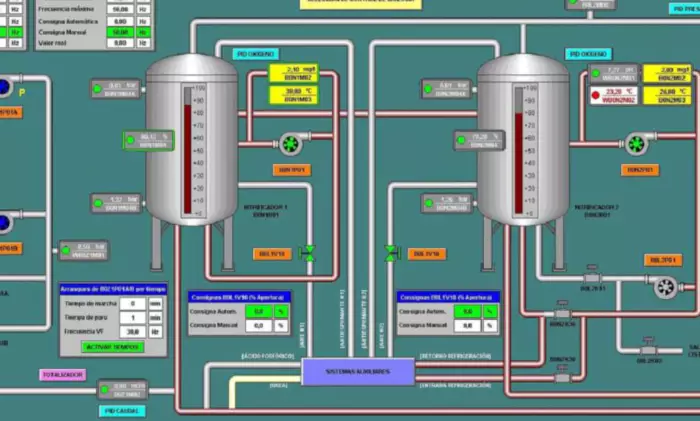

HMI (Human Machine Interface): رابط گرافیکی که به اپراتور اجازه می‌دهد تا به‌صورت بصری با سیستم تعامل داشته باشد. این بخش شامل نمایشگرها، صفحه‌های سینوپتیک، نمودارها، دشبوردها و ابزارهای کنترلی است که وضعیت فرآیند را به‌صورت لحظه‌ای نمایش می‌دهند.

کاربردهای SCADA در صنایع مختلف

سیستم‌های SCADA به دلیل انعطاف‌پذیری و قابلیت گسترش، در طیف وسیعی از صنایع کاربرد دارند. در ادامه به مهم‌ترین آنها اشاره می‌کنیم:

۱. صنعت برق و انرژی

• مانیتورینگ خطوط انتقال و توزیع برق: پایش لحظه‌ای ولتاژ، جریان، فرکانس و توان
• مدیریت نیروگاه‌ها: کنترل تولید، توزیع بار و مدیریت اضطراری
• سیستم‌های ذخیره‌سازی انرژی: مدیریت باتری‌ها و سیستم‌های خورشیدی
• شبکه‌های هوشمند (Smart Grid): مدیریت دوطرفه انرژی و پاسخگویی به تقاضا

۲. صنعت آب و فاضلاب

• کنترل ایستگاه‌های پمپاژ: مانیتورینگ فشار، دبی و سطح مخازن
• مدیریت شبکه توزیع آب: پایش نشتی‌ها و مدیریت بحران
• تصفیه‌خانه‌های آب و فاضلاب: کنترل فرآیندهای شیمیایی و بیولوژیکی
• سیستم‌های آبیاری هوشمند: مدیریت مصرف آب در کشاورزی

۳. صنعت نفت، گاز و پتروشیمی

• خطوط لوله‌های نفت و گاز: مانیتورینگ فشار، دما و دبی
• پالایشگاه‌ها و مجتمع‌های پتروشیمی: کنترل فرآیندهای شیمیایی و حرارتی
• مخازن ذخیره‌سازی: پایش سطح، دما و فشار
• ایستگاه‌های تقویت فشار گاز: کنترل کمپرسورها

۴. حمل‌ونقل و زیرساخت‌های شهری

• کنترل ترافیک شهری: مدیریت چراغ‌های راهنمایی و سامانه‌های نظارتی
• سیستم‌های حمل‌ونقل ریلی: مانیتورینگ قطارها و زیرساخت‌ها
• فرودگاه‌ها و بنادر: مدیریت تردد، تجهیزات و ایمنی
• تونل‌ها و پل‌ها: پایش سازه‌ها و سیستم‌های ایمنی

۵. صنایع تولیدی و کارخانجات

• خطوط تولید: مانیتورینگ ماشین‌آلات، راندمان و کیفیت
• مدیریت انرژی: بهینه‌سازی مصرف انرژی در کارخانه
• سیستم‌های نگهداری و تعمیرات: پایش وضعیت تجهیزات
• اتوماسیون انبارها: مدیریت موجودی و تجهیزات

۶. معدن و صنایع استخراجی

• مانیتورینگ تجهیزات معدنی: کامیون‌ها، سنگ‌شکن‌ها و نوارنقاله‌ها
• کنترل فرآیندهای استخراج: مدیریت انفجار، خردایش و حمل
• سیستم‌های تهویه: کنترل کیفیت هوا در معادن زیرزمینی
• مدیریت پسماند و تصفیه: کنترل پساب‌های صنعتی

تفاوت SCADA با PLC و DCS

یکی از سوالات رایج در زمینه اتوماسیون صنعتی، تفاوت بین سیستم‌های SCADA، PLC و DCS است. در ادامه به‌طور کامل این تفاوت‌ها را بررسی می‌کنیم:

ویژگی	SCADA	PLC	DCS
نوع عملکرد	نظارتی، مدیریتی و جمع‌آوری داده	کنترل محلی و اجرای منطق	کنترل توزیع‌شده فرآیند
مقیاس پروژه	بسیار بزرگ و گسترده (چندین سایت)	کوچک تا متوسط (یک دستگاه یا خط)	متوسط تا بزرگ (یک کارخانه)
قابلیت مانیتورینگ از راه دور	بله (قابلیت اصلی)	محدود و نیاز به تجهیزات اضافی	بله (در محدوده کارخانه)
ذخیره‌سازی داده‌ها	پایگاه داده مرکزی و تاریخی	ندارد (یا بسیار محدود)	دارد (در محدوده کنترلرها)
نرم‌افزار گرافیکی	پیشرفته، تحت وب و قابل توسعه	ساده و محدود به HMI	نسبتاً پیشرفته و یکپارچه
زمان پاسخ‌دهی	ثانیه تا دقیقه (برای نظارت)	میلی‌ثانیه (برای کنترل)	میلی‌ثانیه (برای کنترل)
ارتباط با تجهیزات	از طریق RTU و شبکه ارتباطی	مستقیم و از طریق I/O	از طریق شبکه فیلدباس
هزینه پیاده‌سازی	متوسط تا بالا	پایین تا متوسط	بالا
انعطاف‌پذیری	بسیار بالا	متوسط	متوسط

مزایای استفاده از سیستم SCADA

استفاده از سیستم‌های SCADA در صنایع مختلف، مزایای بیشماری را به همراه دارد که مهم‌ترین آنها عبارتند از:

۱. افزایش بهره‌وری و کاهش هزینه‌ها

• کاهش نیروی انسانی: با اتوماسیون فرآیندها، نیاز به حضور فیزیکی نیروی انسانی در محیط‌های صنعتی به‌شدت کاهش می‌یابد
• کاهش خطاهای انسانی: اتوماسیون کنترل‌ها و هشدارهای دقیق، خطاهای ناشی از عامل انسانی را به حداقل می‌رساند
• بهینه‌سازی مصرف انرژی: با پایش لحظه‌ای و مدیریت هوشمند، مصرف انرژی به‌طور قابل توجهی کاهش می‌یابد

۲. امکان مانیتورینگ و کنترل از راه دور

• دسترسی از هر نقطه: اپراتورها می‌توانند از طریق اینترنت و تلفن همراه، وضعیت فرآیند را مشاهده و کنترل کنند
• مدیریت چندین سایت: امکان نظارت همزمان بر چندین واحد صنعتی در نقاط مختلف جغرافیایی
• واکنش سریع به حوادث: تشخیص و پاسخگویی فوری به شرایط اضطراری از راه دور

۳. ثبت و تحلیل داده‌های تاریخی

• ذخیره‌سازی داده‌ها: امکان نگهداری حجم عظیمی از داده‌های عملیاتی برای مدت طولانی
• تحلیل روندها: شناسایی الگوها، ناهنجاری‌ها و بهبود فرآیندها
• گزارش‌گیری هوشمند: تولید گزارش‌های مدیریتی و فنی با دقت بالا
• پیش‌بینی خرابی‌ها: با تحلیل داده‌های تاریخی، می‌توان از بروز خرابی‌ها جلوگیری کرد

۴. افزایش ایمنی و قابلیت اطمینان

• سیستم‌های هشداردهنده: اعلام به‌موقع شرایط خطرناک و بحرانی
• مدیریت بحران: اجرای خودکار پروتکل‌های ایمنی در شرایط اضطراری
• پایداری عملیات: کاهش زمان توقف (Downtime) و افزایش قابلیت اطمینان

۵. قابلیت توسعه و یکپارچگی

• توسعه پذیری: امکان اضافه کردن تجهیزات و سایت‌های جدید بدون تغییرات اساسی
• یکپارچگی با سایر سیستم‌ها: اتصال به سیستم‌های ERP، MES و سایر زیرساخت‌های سازمانی
• پشتیبانی از پروتکل‌های متنوع: امکان ارتباط با تجهیزات از برندهای مختلف

برندهای معروف نرم‌افزار SCADA

در بازار اتوماسیون صنعتی، برندهای متعددی نرم‌افزارهای SCADA ارائه می‌دهند که هر کدام ویژگی‌ها و قابلیت‌های منحصر‌به‌فردی دارند. در جدول زیر، مهم‌ترین برندها و محصولات آنها را معرفی می‌کنیم:

برند	نرم‌افزار	ویژگی خاص	پروتکل‌های پشتیبانی‌شده	کشور سازنده
Siemens	WinCC / WinCC OA	ادغام کامل با TIA Portal و سخت‌افزارهای زیمنس	Profibus, Profinet, OPC, S7	آلمان
Schneider Electric	EcoStruxure / Citect	پلتفرم ابری، IoT و اینترنت صنعتی	Modbus, Ethernet/IP, OPC	فرانسه
GE Digital	iFIX	تحلیل داده‌های تاریخی و پایش پیشگیرانه	OPC, DNP3, Modbus	آمریکا
ABB	800xA / Ability	یکپارچگی با سیستم‌های DCS و اتوماسیون	Fieldbus, OPC, Profibus	سوئیس
Rockwell Automation	FactoryTalk	ادغام با محصولات Rockwell (ControlLogix)	Ethernet/IP, OPC, DeviceNet	آمریکا
Inductive Automation	Ignition	پلتفرم کاملاً تحت وب، متن‌باز و مقرون‌به‌صرفه	MQTT, OPC UA, Modbus, Siemens	آمریکا
Wonderware (AVEVA)	System Platform	قابلیت‌های پیشرفته در تحلیل داده و گزارش‌گیری	OPC, DDE, Modbus	انگلیس/آمریکا
Yokogawa	FAST/TOOLS	تخصص در صنایع نفت، گاز و پتروشیمی	Modbus, OPC, Foundation Fieldbus	ژاپن
Honeywell	Experion	یکپارچگی با سیستم‌های DCS و امنیت بالا	OPC, Modbus, HART	آمریکا
Mitsubishi	MC Works	تخصص در صنایع تولیدی و برق	MELSEC, OPC, Modbus	ژاپن

معماری شبکه در سیستم‌های SCADA

سیستم‌های SCADA بر اساس معماری شبکه به چند دسته تقسیم می‌شوند:

۱. معماری متمرکز (Centralized)

در این معماری، یک سرور مرکزی و یک پایگاه داده واحد، تمام ارتباطات را مدیریت می‌کنند. این معماری ساده‌ترین نوع است و برای پروژه‌های کوچک و متوسط مناسب است. با این حال، نقطه شکست (Single Point of Failure) اصلی سرور مرکزی است.

۲. معماری توزیع‌شده (Distributed)

در این معماری، چندین سرور در نقاط مختلف جغرافیایی نصب شده و به‌صورت توزیع‌شده داده‌ها را پردازش و ذخیره می‌کنند. این معماری قابلیت اطمینان بالاتری دارد و برای پروژه‌های بزرگ و گسترده مناسب است.

۳. معماری تحت وب (Web-based)

در این معماری مدرن، HMI و ابزارهای نظارتی به‌صورت تحت وب ارائه می‌شوند و کاربران می‌توانند از طریق مرورگر و بدون نیاز به نصب نرم‌افزار خاصی، به سیستم دسترسی داشته باشند. نرم‌افزار Ignition از این نوع معماری استفاده می‌کند.

چالش‌ها و نکات ایمنی در SCADA

سیستم‌های SCADA با چالش‌های متعددی مواجه هستند که مهم‌ترین آنها عبارتند از:

۱. امنیت سایبری

سیستم‌های SCADA به دلیل اتصال به شبکه‌های عمومی و اینترنت، در معرض حملات سایبری قرار دارند. حملاتی مانند Ransomware، حملات DDoS و نفوذ به شبکه می‌توانند عواقب فاجعه‌باری داشته باشند. برای مقابله با این تهدیدات، باید از فایروال‌های صنعتی، رمزنگاری ارتباطات، احراز هویت چندعاملی و به‌روزرسانی منظم استفاده شود.

۲. قابلیت اطمینان و افزون‌گی (Redundancy)

در سیستم‌های حیاتی، خرابی هر یک از اجزا می‌تواند خسارت‌های سنگینی ایجاد کند. بنابراین باید از سیستم‌های افزون (Redundancy) برای سرورها، شبکه و تجهیزات حیاتی استفاده شود تا در صورت خرابی یک بخش، سیستم همچنان به کار خود ادامه دهد.

۳. یکپارچگی با سیستم‌های قدیمی (Legacy Systems)

بسیاری از صنایع همچنان از تجهیزات قدیمی استفاده می‌کنند که با پروتکل‌های مدرن سازگار نیستند. برای یکپارچه‌سازی این تجهیزات با SCADA، باید از Gateway و مبدل‌های پروتکل استفاده کرد که این کار پیچیدگی سیستم را افزایش می‌دهد.

۴. مدیریت داده‌های حجیم (Big Data)

سیستم‌های SCADA روزانه حجم عظیمی از داده تولید می‌کنند که مدیریت، ذخیره‌سازی و تحلیل آنها نیازمند پایگاه‌های داده قدرتمند و الگوریتم‌های هوشمند است. استفاده از فناوری‌هایی مانند اینترنت اشیا (IoT) و تحلیل داده‌های بزرگ (Big Data Analytics) می‌تواند در این زمینه کمک‌کننده باشد.

آینده SCADA و فناوری‌های نوظهور

سیستم‌های SCADA با سرعت زیادی در حال تحول هستند و فناوری‌های جدیدی مانند اینترنت اشیا صنعتی (IIoT)، هوش مصنوعی و یادگیری ماشین، محاسبات ابری و لبه (Edge Computing)، دیجیتال تویین (Digital Twin) و شبکه‌های ۵G تأثیر شگرفی بر آینده این سیستم‌ها خواهند داشت. این فناوری‌ها امکان پایش پیشگیرانه، نگهداری هوشمند، بهینه‌سازی بلادرنگ و کاهش هزینه‌های عملیاتی را فراهم می‌کنند.

سوالات متداول

۱. آیا SCADA همان PLC است؟

خیر، SCADA یک سیستم نظارتی و مدیریتی است که داده‌ها را از PLCها و سایر کنترلرها جمع‌آوری کرده و به اپراتور نمایش می‌دهد. PLC یک کنترل‌کننده محلی است که منطق کنترلی را اجرا می‌کند. در واقع، SCADA بر روی PLC نظارت دارد و داده‌های آن را مدیریت می‌کند.

۲. هزینه پیاده‌سازی سیستم SCADA چقدر است؟

هزینه SCADA به عوامل متعددی مانند تعداد سایت‌ها، تعداد نقاط داده (I/O)، نوع نرم‌افزار، سخت‌افزار مورد نیاز، پیچیدگی شبکه و خدمات پیاده‌سازی بستگی دارد. هزینه‌ها می‌توانند از چند ده میلیون تومان برای پروژه‌های کوچک تا چند میلیارد تومان برای پروژه‌های بزرگ صنعتی متغیر باشد.

۳. آیا SCADA فقط برای صنایع بزرگ است؟

خیر، سیستم‌های SCADA امروزه در پروژه‌های کوچک و متوسط نیز استفاده می‌شوند. نرم‌افزارهای مدرنی مانند Ignition با قیمت مناسب و قابلیت توسعه، امکان استفاده از SCADA را برای همه صنایع فراهم کرده‌اند.

۴. چه مدت زمان برای پیاده‌سازی یک سیستم SCADA نیاز است؟

زمان پیاده‌سازی بستگی به مقیاس پروژه دارد. یک پروژه کوچک SCADA ممکن است چند هفته و یک پروژه بزرگ صنعتی ممکن است چند ماه تا یک سال زمان ببرد.

۵. آیا می‌توان از SCADA برای سیستم‌های کوچک مانند آبیاری استفاده کرد؟

بله، سیستم‌های SCADA امروزه بسیار مقیاس‌پذیر هستند و می‌توان از آنها برای پروژه‌های کوچک مانند سیستم‌های آبیاری هوشمند، گلخانه‌ها، برج‌های خنک‌کننده و تأسیسات کوچک استفاده کرد.

نتیجه‌گیری

SCADA یکی از مهم‌ترین و حیاتی‌ترین فناوری‌ها در حوزه اتوماسیون صنعتی و کنترل فرآیندها است. این سیستم با فراهم کردن امکان مانیتورینگ لحظه‌ای، کنترل از راه دور، جمع‌آوری و تحلیل داده‌ها، نقش کلیدی در افزایش بهره‌وری، کاهش هزینه‌ها، ارتقای ایمنی و بهبود کیفیت در صنایع مختلف ایفا می‌کند.

با پیشرفت تکنولوژی و ورود فناوری‌های نوظهور مانند اینترنت اشیا، هوش مصنوعی و شبکه‌های ۵G، سیستم‌های SCADA هوشمندتر، کارآمدتر و مقرون‌به‌صرفه‌تر از همیشه خواهند شد. بنابراین، آشنایی با این سیستم و به‌کارگیری آن در صنایع، یک ضرورت انکارناپذیر برای موفقیت در دنیای رقابتی امروز است.
