آموزش کامل و گامبهگام تعویض فیوز در تابلو برق ساختمان، انواع فیوزها، ابزار مورد نیاز، مراحل ایمنسازی، تشخیص فیوز خراب، نکات مهم نصب و عیبیابی مدارهای الکتریکی.
درباره سرویس
سیستم برقرسانی ساختمان یکی از حیاتیترین زیرساختهای هر خانه و محل کار است. در قلب این سیستم، تابلو برق و فیوزها قرار دارند که نقش محافظت از مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه را بر عهده دارند. فیوزها بهعنوان خط اول دفاعی در برابر حوادث الکتریکی عمل میکنند و با قطع بهموقع جریان، از آسیب به تجهیزات، آتشسوزی و برقگرفتگی جلوگیری میکنند. در این مقاله جامع، بهطور کامل و گامبهگام نحوه تعویض فیوز در تابلو برق ساختمان را آموزش میدهیم. با ما همراه باشید تا با این کار ساده اما حیاتی آشنا شوید.
فیوز یک قطعه الکتریکی است که برای حفاظت از مدارهای الکتریکی در برابر جریانهای بیش از حد طراحی شده است. وقتی جریان عبوری از مدار از مقدار نامی فیوز بیشتر شود، المنت داخلی فیوز ذوب شده (در فیوزهای قدیمی) یا مکانیزم قطع (در فیوزهای مینیاتوری جدید) فعال میشود و مدار را قطع میکند. این عملکرد از آسیب به سیمها، تجهیزات و ایجاد آتشسوزی جلوگیری میکند.
فیوز بر اساس یک اصل ساده اما هوشمندانه کار میکند: یک عنصر رسانا با نقطه ذوب پایین در مسیر جریان قرار دارد. وقتی جریان از حد مجاز عبور کند، این عنصر گرم شده و ذوب میشود و در نتیجه مدار قطع میگردد. در فیوزهای مینیاتوری مدرن، این عملکرد توسط یک مکانیزم بیمتال یا الکترومغناطیسی انجام میشود که با تشخیص جریان اضافه، کنتاکتها را از هم جدا میکند.
در تابلوهای برق ساختمانها، انواع مختلفی از فیوزها استفاده میشود که هر کدام کاربرد خاصی دارند:
رایجترین نوع فیوز در ساختمانهای امروزی است. این فیوزها بهصورت اتوماتیک در دو حالت عمل میکنند:
این فیوزها پس از رفع مشکل، با تغییر وضعیت کلید دوباره قابل استفاده هستند.
این نوع فیوزها در ساختمانهای قدیمیتر استفاده میشوند و شامل یک لوله شیشهای یا سرامیکی حاوی یک سیم نازک هستند که در صورت عبور جریان اضافه ذوب میشود. پس از سوختن، فیوز باید بهطور کامل تعویض شود.
این فیوزها بیشتر در خودروها و برخی تجهیزات الکترونیکی استفاده میشوند، اما در برخی تابلوهای برق کوچک نیز دیده میشوند. تعویض آنها بسیار ساده است و فقط با کشیدن و جایگزینی انجام میشود.
این فیوزها در تابلوهای برق صنعتی و اصلی ساختمانهای بزرگ استفاده میشوند. ظرفیت جریان بالایی دارند و با نشانگرهای دیداری، وضعیت خود را نشان میدهند.
| نوع فیوز | کاربرد | مزایا | معایب | قابلیت استفاده مجدد |
|---|---|---|---|---|
| مینیاتوری (MCB) | مدارهای روشنایی و پریز | قابل استفاده مجدد، دقیق، ایمن | هزینه بالاتر | بله (با تغییر وضعیت) |
| کاردی (شیشهای) | ساختمانهای قدیمی | ارزان، ساده | یکبار مصرف، نیاز به تعویض | خیر |
| تیغهای | خودرو، تجهیزات کوچک | تعویض آسان، جمعوجور | ظرفیت پایین | خیر |
| نیوماتیکی (NH) | تابلوهای صنعتی | ظرفیت بالا، نشانگر دیداری | هزینه بالا، نیاز به ابزار | خیر |
شناخت بهموقع علائم خرابی فیوز، به شما کمک میکند سریعتر مشکل را تشخیص داده و اقدام به تعویض کنید. مهمترین علائم عبارتند از:
قبل از شروع کار، ابزارهای زیر را آماده کنید:
هشدار مهم ایمنی: هرگز بدون تجهیزات ایمنی کامل و اطمینان از قطع برق، به تابلو برق دست نزنید. برق گرفتگی میتواند کشنده باشد. در صورت عدم آشنایی کافی، از یک برقکار مجاز کمک بگیرید.
اولین و مهمترین قدم، قطع کامل برق ساختمان از طریق کلید اصلی یا فیوز مادر است. این کار از برقگرفتگی در حین کار جلوگیری میکند.
با استفاده از پیچگوشتی مناسب، پیچهای درب تابلو برق را باز کنید و درب را با احتیاط بردارید. مراقب باشید به سیمها و اتصالات داخلی برخورد نکنید.
فیوز خراب را به یکی از روشهای زیر شناسایی کنید:
بسته به نوع فیوز، روش خارج کردن آن متفاوت است:
فیوز جدید باید دقیقاً همان مشخصات فیوز قبلی را داشته باشد:
نکته طلایی: هرگز فیوزی با آمپر بالاتر از مقدار استاندارد نصب نکنید! این کار باعث میشود فیوز در زمان اضافهبار عمل نکند و سیمها و تجهیزات آسیب ببینند. فیوز با آمپر بالاتر، محافظت را از بین میبرد و خطر آتشسوزی را افزایش میدهد.
فیوز جدید را دقیقاً در همان جایگاه فیوز قبلی نصب کنید:
پس از اطمینان از نصب صحیح فیوز، درب تابلو برق را ببندید و پیچها را محکم کنید.
برق اصلی ساختمان را دوباره وصل کنید. سپس مدار مربوطه را تست کنید:
پس از چند دقیقه کارکرد، از عدم گرم شدن غیرعادی فیوز و اتصالات اطمینان حاصل کنید. در صورت تکرار سوختن فیوز، حتماً از یک برقکار متخصص برای بررسی علت اصلی مشکل کمک بگیرید.
روی هر فیوز، مشخصات زیر درج شده است:
| مشخصات | معنی | مثال |
|---|---|---|
| جریان نامی (Current Rating) | حداکثر جریان مجاز عبوری | ۱۰A، ۱۶A، ۲۰A، ۳۲A |
| ولتاژ نامی (Voltage Rating) | حداکثر ولتاژ قابل تحمل | ۲۳۰V، ۴۰۰V |
| ظرفیت شکست (Breaking Capacity) | حداکثر جریان اتصال کوتاه قابل قطع | ۶KA، ۱۰KA |
| نوع عملکرد (Tripping Curve) | نحوه واکنش در برابر جریان | B، C، D |
| کاربرد | آمپر فیوز مناسب | نوع فیوز | توضیحات |
|---|---|---|---|
| مدار روشنایی | ۶A یا ۱۰A | مینیاتوری نوع B | برای لامپهای معمولی و کممصرف |
| پریزهای عمومی | ۱۶A | مینیاتوری نوع B | برای وسایل خانگی معمولی |
| پریز آشپزخانه | ۲۰A | مینیاتوری نوع C | برای وسایل پرمصرف مانند مایکروویو، توستر |
| کولر گازی | ۲۰A یا ۲۵A | مینیاتوری نوع C | جریان راهاندازی بالا |
| پکیج گرمایشی | ۲۵A یا ۳۲A | مینیاتوری نوع C | مصرف بالا و جریان راهاندازی |
| برق اصلی واحد (متر) | ۲۵A یا ۴۰A | مینیاتوری نوع C | بسته به قرارداد برق |
| موتورخانه | ۴۰A یا ۶۳A | مینیاتوری نوع D | جریان راهاندازی بسیار بالا |
اگر فیوز شما بهطور مکرر میسوزد، این نشانه یک مشکل اساسی است که باید ریشهیابی شود:
| دلیل سوختن | علت احتمالی | راهحل |
|---|---|---|
| اضافهبار (Overload) | اتصال چند وسیله پرمصرف به یک مدار | توزیع بار بین چند مدار یا افزایش سطح مقطع سیمکشی |
| اتصال کوتاه (Short Circuit) | اتصال فاز به نول یا ارت | بررسی سیمکشی، شناسایی و رفع اتصالی |
| فیوز نامناسب | استفاده از فیوز با آمپر پایینتر از نیاز | نصب فیوز با آمپر مناسب |
| سیمکشی معیوب | سیمهای فرسوده، اتصالات شل | بررسی و تعویض سیمهای معیوب |
| دستگاه معیوب | خرابی داخلی یک وسیله برقی | شناسایی و تعمیر یا تعویض وسیله معیوب |
| گرمای محیط | دمای بالای تابلو برق | ایجاد تهویه مناسب برای تابلو برق |
هشدار جدی: جایگزین کردن فیوز با سیم مسی، میخ یا هر وسیله غیراستاندارد، یکی از خطرناکترین کارهایی است که برخی افراد انجام میدهند. این کار قطعاً باعث آتشسوزی و خسارتهای جانی و مالی خواهد شد. هرگز این کار را نکنید!
بسیاری از ساختمانهای قدیمی هنوز از فیوزهای شیشهای استفاده میکنند. در اینجا تفاوتهای اصلی را بررسی میکنیم:
| ویژگی | فیوز مینیاتوری (MCB) | فیوز شیشهای (کاردی) |
|---|---|---|
| قابلیت استفاده مجدد | بله (با تغییر وضعیت کلید) | خیر (یکبار مصرف) |
| دقت عملکرد | بالا و دقیق | متوسط |
| نشانگر وضعیت | دارد (وضعیت ON/OFF) | ندارد (تنها با دید بررسی میشود) |
| زمان پاسخگویی | بسیار سریع | نسبتاً سریع |
| قیمت | بالاتر | پایینتر |
| عمر مفید | طولانیتر | کوتاهتر |
| نصب و تعویض | سادهتر | نیاز به دقت بیشتر |
۱. چگونه بفهمیم کدام فیوز سوخته است؟

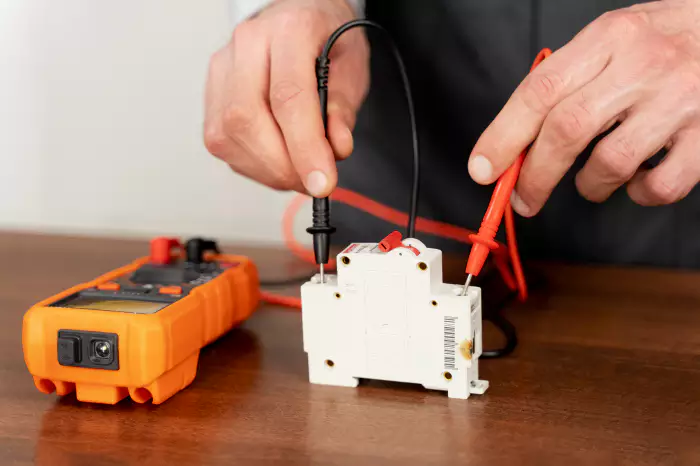

در فیوزهای مینیاتوری، کلید در وضعیت OFF یا وسط قرار میگیرد. در فیوزهای شیشهای، سیاه شدن، شکستگی یا تیرگی داخل شیشه قابل مشاهده است. همچنین میتوان با مولتیمتر تست کرد.
۲. آیا میتوان فیوز مینیاتوری را با آمپر بالاتر نصب کرد؟
خیر، به هیچ عنوان. فیوز با آمپر بالاتر، در زمان اضافهبار عمل نمیکند و خطر آتشسوزی را افزایش میدهد. همیشه فیوزی با همان آمپر نصب کنید.
۳. اگر فیوز مکرراً بسوزد، چه باید کرد؟
سوختن مکرر فیوز نشانه یک مشکل اساسی است. ابتدا وسایل پرمصرف آن مدار را شناسایی کنید. اگر مشکل ادامه داشت، حتماً از یک برقکار متخصص برای بررسی سیمکشی و تجهیزات کمک بگیرید.
۴. تفاوت فیوز نوع B، C و D چیست؟
این حروف نشاندهنده منحنی عملکرد (Trip Curve) فیوز هستند:
۵. تعویض فیوز چقدر هزینه دارد؟
هزینه تعویض فیوز بسیار ناچیز است (چند ده هزار تومان برای فیوز مینیاتوری). اما اگر نیاز به بررسی و رفع علت اصلی سوختن فیوز باشد، هزینه بسته به پیچیدگی کار متغیر خواهد بود.
۶. آیا در هنگام قطع برق، فیوزها هم قطع میشوند؟
خیر، فیوزها فقط در صورت اضافهبار یا اتصال کوتاه عمل میکنند. قطع برق عمومی تأثیری بر وضعیت فیوزها ندارد.
تعویض فیوز در تابلو برق یکی از سادهترین اما مهمترین کارهایی است که هر فرد باید با آن آشنا باشد. با رعایت اصول ایمنی و استفاده از فیوز با مشخصات صحیح، میتوانید این کار را بهراحتی انجام دهید و از بروز خطرات جدی جلوگیری کنید.
به یاد داشته باشید که فیوزها خط اول دفاعی در برابر حوادث الکتریکی هستند و استفاده نادرست از آنها (مثل نصب فیوز با آمپر بالاتر یا جایگزینی با سیم) میتواند عواقب جبرانناپذیری داشته باشد. در صورت بروز مشکلات مکرر یا هرگونه شک در ایمنی سیستم برق، حتماً از یک برقکار متخصص و مجرب کمک بگیرید.
