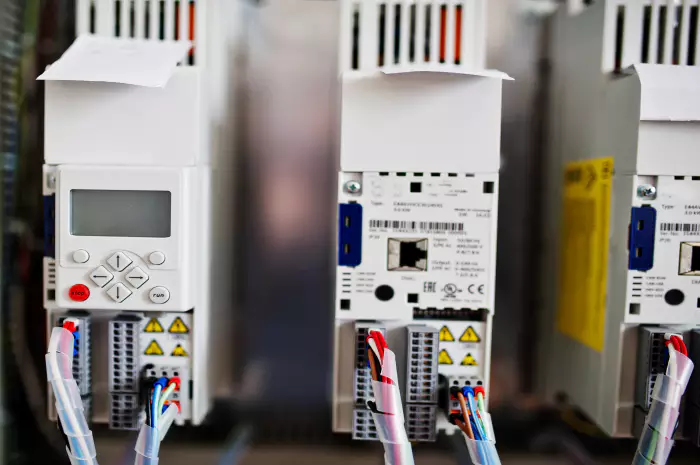

راهنمای کامل و مرجع اینورتر صنعتی (VFD) – تعریف جامع، تاریخچه، اصول کار، ۶ نوع اصلی (اسکالر، برداری، DTC، سروو، بازیابیکننده و چندسطحی)، کاربرد در ۷ صنعت، ۸ مزیت کلیدی، ۱۲ مرحله انتخاب، نصب و پارامتردهی، جدول عیبیابی با ۶ کد خطا، مقایسه ۱۰ برند معروف، کاربرد در Industry 4.0، اشتباهات رایج و سؤالهای پرتکرار.
درباره سرویس
در دنیای مدرن اتوماسیون صنعتی، اینورترها یا درایوهای فرکانس متغیر (VFD) یکی از مهمترین و پرکاربردترین تجهیزات کنترلی هستند. این دستگاهها با کنترل دقیق سرعت، گشتاور و توان موتورهای الکتریکی، انقلابی در مدیریت انرژی و بهینهسازی فرآیندهای صنعتی ایجاد کردهاند. در این مقالهی فوقجامع، همهچیز را دربارهی اینورترهای صنعتی از مفاهیم پایه تا پیشرفتهترین کاربردها بررسی میکنیم.
اینورتر صنعتی (Industrial Inverter) که با نامهای درایو فرکانس متغیر (VFD – Variable Frequency Drive)، درایو سرعت متغیر (VSD – Variable Speed Drive) یا کنترلکنندهی سرعت موتور نیز شناخته میشود، یک دستگاه الکترونیک قدرت است که با تغییر فرکانس و ولتاژ ورودی به موتور الکتریکی، امکان کنترل دقیق سرعت، گشتاور و توان خروجی موتور را فراهم میکند.
به زبان سادهتر، یک اینورتر برق شهری (با فرکانس ثابت ۵۰ هرتز) را به برق با فرکانس متغیر (معمولاً ۰ تا ۴۰۰ هرتز) تبدیل میکند و به موتور میدهد. با تغییر فرکانس، سرعت موتور (که با رابطهی N = (120×F)/P تعیین میشود) تغییر میکند.
بسیاری از افراد این دو وسیله را با یکدیگر اشتباه میگیرند. تفاوت اصلی در این است:
یک اینورتر صنعتی از چهار بخش اصلی تشکیل شده است:
فرآیند PWM: در این روش، عرض پالسهای ولتاژ DC بهگونهای تغییر داده میشود که میانگین ولتاژ خروجی بهصورت یک موج سینوسی با فرکانس دلخواه درآید.
سادهترین و رایجترین نوع کنترل که در آن نسبت ولتاژ به فرکانس (V/F) ثابت نگه داشته میشود تا گشتاور موتور در تمام سرعتها ثابت بماند.
مزایا: سادگی، قیمت پایین، مناسب برای کاربردهای عمومی.
معایب: دقت پایین در کنترل گشتاور، پاسخدهی کند در بارهای متغیر.
کاربرد: فنها، پمپها، کمپرسورها، نوار نقالههای ساده.
این روش، موتور را بهصورت مستقل از جریان مغناطیسکننده و جریان تولیدکنندهی گشتاور کنترل میکند. با این کار، کنترل دقیق گشتاور در تمام سرعتها حتی در دورهای بسیار پایین (تا صفر دور) ممکن میشود.
مزایا: کنترل دقیق گشتاور، پاسخدهی سریع، عملکرد عالی در بارهای متغیر.
معایب: پیچیدگی بالا، نیاز به پارامتردهی دقیق، قیمت بیشتر.
کاربرد: بالابرها، جرثقیلها، اکسترودرها، ماشینآلات CNC.
این تکنولوژی اختصاصی شرکت ABB است که بر اساس محاسبهی مستقیم گشتاور و شار موتور، بدون نیاز به حلقههای کنترل جریان، عمل میکند. پاسخدهی بسیار سریع (کمتر از ۵ میلیثانیه) دارد.
مزایا: پاسخدهی فوقسریع، دقت بالا در کنترل گشتاور، بدون نیاز به انکودر در بسیاری از کاربردها.
معایب: اختصاصی برند ABB، پیچیدگی در عیبیابی.
کاربرد: صنایع کاغذ، فولاد، سیمان و کاربردهای نیازمند پاسخ دینامیکی بالا.
این نوع اینورتر بههمراه موتور سروو (با انکودر یا رزلور) برای کنترل موقعیت، سرعت و گشتاور با دقت بسیار بالا (حتی در دورهای صفر) استفاده میشود.
مزایا: دقت موقعیتیابی تا کسری از میلیمتر، کنترل حلقهی بسته (Closed-loop).
معایب: هزینهی بالا، پیچیدگی نصب و تنظیمات.
کاربرد: رباتهای صنعتی، دستگاههای CNC، چاپگرهای سهبعدی، بستهبندی دقیق.
اینورترهایی که میتوانند انرژی ترمز موتور را به شبکهی برق بازگردانند (بازگشت به شبکه) و در مصرف برق صرفهجویی کنند.
برای کاربردهای ولتاژ بالا (بالای ۲ کیلوولت) که از چندین سطح ولتاژ برای تولید شکل موج نزدیک به سینوسی استفاده میکنند. کاربرد در صنایع سنگین مانند پمپهای بزرگ آبیاری و کمپرسورهای فشار قوی.
| صنعت | کاربرد اصلی | نوع اینورتر پیشنهادی | مزیت اصلی |
|---|---|---|---|
| ساختمان و تأسیسات | کنترل سرعت پمپها و فنهای تهویه | V/F Control (اسکالر) | کاهش مصرف انرژی تا ۵۰٪ |
| آب و فاضلاب | پمپهای آب، تصفیهخانه | V/F Control با PID داخلی | تنظیم فشار ثابت |
| صنایع غذایی و دارویی | نوار نقالهها، میکسرها، بستهبندی | کنترل برداری | کنترل دقیق سرعت و گشتاور |
| صنایع سنگین (فولاد، سیمان) | کورهها، آسیابها، کانوایرهای طولانی | DTC (ABB) یا کنترل برداری پیشرفته | گشتاور بالا در سرعتهای پایین |
| صنعت خودروسازی | رباتها، خطوط مونتاژ، جوشکاری | سروو درایو | دقت موقعیتیابی بالا |
| نفت و گاز | پمپهای سانتریفیوژ، کمپرسورها | اینورترهای ضد انفجار (ATEX) | ایمنی بالا در محیطهای انفجاری |
| قطار و حملونقل | موتورهای کششی قطارها | اینورترهای بازیابیکننده انرژی | بازگشت انرژی ترمز به شبکه |
برای انتخاب بهترین اینورتر برای پروژهی خود، به این ۱۲ سؤال پاسخ دهید:
| کد خطا (معمول) | علت احتمالی | راهکار |
|---|---|---|
| OC (Over Current) | اتصال کوتاه در خروجی، شتاب بیش از حد، گیر کردن موتور | بررسی کابلهای خروجی، افزایش زمان شتاب، بررسی بار |
| OV (Over Voltage) | ولتاژ شبکه بالا، ترمز سریع بار با اینرسی بالا | بررسی ولتاژ شبکه، افزایش زمان ترمز، استفاده از مقاومت ترمز |
| UV (Under Voltage) | ولتاژ شبکه پایین، افت ولتاژ در کابلهای ورودی | بررسی منبع تغذیه، سفت کردن اتصالات کابل |
| OH (Over Heat) | دمای محیط بالا، فن خنککننده خراب، گردوغبار روی هیتسینک | تمیزکاری هیتسینک، بررسی فن، کاهش دمای محیط |
| OL (Over Load) | بار موتور بیش از حد مجاز، تنظیم نادرست جریان نامی | بررسی بار مکانیکی، تنظیم مجدد جریان نامی |
| GF (Ground Fault) | اتصال زمین در خروجی یا موتور | بررسی عایقبندی کابلها و موتور |
| Errore di Comunicazione | اتصال نادرست شبکه، پارامترهای شبکه اشتباه | بررسی کابل شبکه، تنظیم آدرس و سرعت Baud Rate |
| برند | کشور | مدل محبوب | محدودهی توان | نوع کنترل | پروتکلهای اصلی | قیمت نسبی |
|---|---|---|---|---|---|---|
| Siemens | آلمان | G120 / S120 | ۰٫۳۷ تا ۲۵۰ کیلووات | V/F، کنترل برداری، سروو | PROFIBUS, PROFINET | ★★★★★ |
| ABB | سوئیس | ACS550 / ACS880 | ۰٫۷۵ تا ۵۰۰ کیلووات | V/F، DTC | Modbus, Profibus, Ethernet/IP | ★★★★★ |
| Schneider Electric | فرانسه | Altivar 71 / Altivar 61 | ۰٫۷۵ تا ۵۰۰ کیلووات | V/F، کنترل برداری | Modbus, CANopen, Profibus | ★★★★☆ |
| Yaskawa | ژاپن | V1000 / A1000 | ۰٫۲ تا ۱۸٫۵ کیلووات | V/F، کنترل برداری پیشرفته | Modbus, EtherNet/IP, Profibus | ★★★★☆ |
| Mitsubishi | ژاپن | FR-D700 / FR-A800 | ۰٫۲ تا ۲۲۰ کیلووات | V/F، کنترل برداری | Modbus, CC-Link | ★★★★☆ |
| Omron | ژاپن | MX2 / RX2 | ۰٫۴ تا ۲۲ کیلووات | V/F، کنترل برداری | EtherCAT, Modbus | ★★★★☆ |
| Delta | تایوان | VFD-M / VFD-E / VFD-CP | ۰٫۴ تا ۱۵ کیلووات | V/F، کنترل برداری ساده | Modbus, CANopen | ★★☆☆☆ |
| Danfoss | دانمارک | VLT FC302 / FC102 | ۰٫۳۷ تا ۱۴۰۰ کیلووات | V/F، کنترل برداری | Profibus, EtherNet/IP, Modbus | ★★★★★ |
| Rockwell (Allen-Bradley) | آمریکا | PowerFlex 525 / 753 | ۰٫۴ تا ۳۰۰ کیلووات | V/F، کنترل برداری | EtherNet/IP, DeviceNet | ★★★★★ |
| Inovance (چینی) | چین | MD200 / MD310 | ۰٫۴ تا ۷۵ کیلووات | V/F، کنترل برداری | Modbus, CANopen | ★★☆☆☆ |
با ظهور انقلاب صنعتی چهارم، اینورترها نیز دستخوش تحولات بزرگی شدهاند. ویژگیهای نسل جدید اینورترها:
سؤال ۱: آیا اینورتر برای همهی موتورها قابل استفاده است؟
بیشتر موتورهای القایی سهفاز با اینورتر قابل استفاده هستند. اما موتورهای تکفاز معمولاً با اینورتر استاندارد کار نمیکنند (نیاز به موتور سهفاز دارند).
سؤال ۲: هزینهی اینورتر نسبت به موتور چقدر است؟
معمولاً هزینهی اینورتر حدود ۵۰ تا ۱۰۰٪ هزینهی موتور با همان توان است، اما صرفهجویی انرژی معمولاً در مدت ۱-۲ سال هزینهی آن را جبران میکند.
سؤال ۳: آیا اینورترها نویز الکترومغناطیسی ایجاد میکنند؟
بله، بهدلیل سوئیچینگ با فرکانس بالا (معمولاً ۲-۱۶ کیلوهرتز)، نویز ایجاد میکنند. برای کاهش نویز، از کابلهای شیلددار و فیلترهای EMC استفاده کنید.
سؤال ۴: اینورتر چه تأثیری بر عمر موتور دارد؟
با راهاندازی نرم و کاهش تنشهای مکانیکی، عمر موتور را افزایش میدهد. اما اگر پارامترهای PWM بهدرستی تنظیم نشوند، ممکن است باعث گرم شدن بیش از حد موتور شوند.
سؤال ۵: آیا میتوان چند موتور را با یک اینورتر کنترل کرد؟
بله، بهشرطی که مجموع جریان موتورها از جریان نامی اینورتر تجاوز نکند و همهی موتورها با سرعت یکسان کار کنند (کنترل همزمان).
سؤال ۶: تفاوت اینورترهای تکفاز و سهفاز چیست؟
اینورترهای تکفاز ورودی ۲۲۰ ولت دارند و خروجی سهفاز ۲۲۰ ولت تولید میکنند (مناسب برای موتورهای سهفاز با ولتاژ ۲۲۰/۲۳۰ ولت). اینورترهای سهفاز ورودی ۳۸۰/۴۰۰ ولت دارند.
سؤال ۷: هر چند وقت یکبار باید اینورتر سرویس شود؟
اینورترها معمولاً نیاز به سرویس دورهای سالانه دارند شامل تمیزکاری هیتسینک و فن، بررسی خازنهای لینک DC، و بررسی اتصالات. برای محیطهای گردوغباری، هر ۶ ماه یکبار.
سؤال ۸: آیا میتوان از اینورتر برای موتورهای قدیمی استفاده کرد؟
بله، اما باید عایقبندی موتور (بهویژه در ولتاژهای بالای ۴۰۰ ولت) بررسی شود، زیرا پالسهای PWM اینورتر ممکن است به عایق موتورهای قدیمی آسیب بزنند.
اینورترهای صنعتی یکی از مهمترین و تأثیرگذارترین تجهیزات در حوزهی اتوماسیون و کنترل موتور هستند. با استفاده از این دستگاهها، میتوان بهطور چشمگیری مصرف انرژی را کاهش داد، عمر تجهیزات را افزایش داد، کنترل فرآیند را دقیقتر کرد و هزینههای نگهداری را کاهش داد.
نکات کلیدی که باید به خاطر داشته باشید:
تیم فنی آچارفن قزوین با سالها تجربه در زمینهی اتوماسیون صنعتی و اینورترها، آماده ارائهی خدمات زیر است:
برای دریافت مشاوره رایگان و اطلاعات بیشتر، با کارشناسان آچارفن تماس بگیرید و پروژهی اتوماسیون خود را با بهترین تجهیزات به پیش ببرید.
