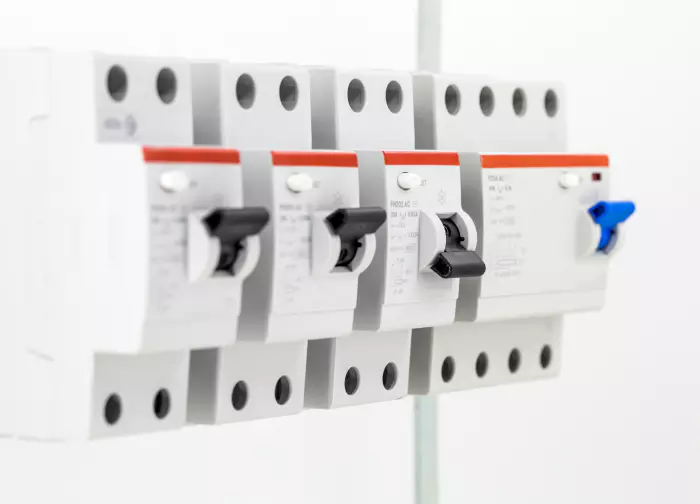

راهنمای کامل و تخصصی فیوز برق ساختمان – تعریف، اجزا، ۶ نوع اصلی (مینیاتوری، کارتریجی، چاقویی NH، حرارتی، مغناطیسی، اتوماتیک RCD)، جدول مقایسه، تفاوت با کلید مینیاتوری، کدهای رنگی آمپر، نحوه انتخاب، نکات ایمنی و سؤالهای متداول.
درباره سرویس
در قلب هر سیستم الکتریکی، از یک مدار سادهی خانگی تا تابلو برقهای صنعتی پیچیده، قطعهای حیاتی به نام فیوز وجود دارد که نقش محافظ و نگهبان مدار را ایفا میکند. فیوزها با عملکرد ساده اما حیاتی خود، از تجهیزات الکتریکی در برابر جریان بیش از حد، اتصال کوتاه و گرمای بیش ازحد محافظت میکنند و از بروز خسارتهای جانی و مالی جلوگیری میکنند. در این مقالهی جامع و تخصصی، همهچیز را دربارهی فیوز برق ساختمان از تعریف و عملکرد تا انواع، انتخاب و نکات ایمنی بررسی میکنیم.
فیوز (Fuse) یک قطعهی حفاظتی غیرفعال (Passive) است که در مسیر مدار الکتریکی قرار میگیرد و وظیفه دارد در صورت عبور جریان بیش از حد مجاز (Overcurrent) یا وقوع اتصال کوتاه (Short Circuit)، مدار را بهسرعت قطع کند. این قطع شدن با ذوب شدن یک عنصر داخلی (سیم یا نوار فلزی با نقطهی ذوب پایین) انجام میشود که باعث باز شدن مدار و جلوگیری از آسیب به تجهیزات، آتشسوزی و خطرات برقگرفتگی میشود.
به عبارت سادهتر، فیوز مانند یک شیر اطمینان در مسیر جریان برق عمل میکند. تا زمانی که جریان در محدودهی مجاز است، فیوز مانند یک سیم معمولی عمل میکند، اما بهمحض افزایش جریان از حد مجاز، عنصر داخلی ذوب شده و مدار را قطع میکند.
یک فیوز استاندارد از اجزای زیر تشکیل شده است:
ویژگیها: رایجترین نوع فیوز در ساختمانهای مسکونی و تجاری. این فیوزها دارای یک کلید دستی برای قطع و وصل مدار هستند و پس از رفع خطا، با فشار دادن کلید مجدداً قابل استفاده میشوند (ریستپذیر).
مزایا: قابلیت ریست، سرعت قطع بالا، ایمنی مناسب، قیمت اقتصادی.
معایب: در جریانهای اتصال کوتاه بسیار بالا ممکن است عملکرد کامل نداشته باشد (نیاز به فیوز تکمیلی).
کاربرد: روشنایی، پریزها، کولر، وسایل خانگی.
ویژگیها: فیوزهای استوانهای با بدنهی سرامیکی یا شیشهای که در دو نوع با قابلیت تعویض (Rewireable) و غیرقابل تعویض (Non-Rewireable) عرضه میشوند.
مزایا: قدرت قطع بالا، قیمت مناسب، قابلیت استفاده در مدارهای مختلف.
معایب: پس از ذوب شدن باید تعویض شود، سرعت قطع متوسط.
کاربرد: مدارهای روشنایی، موتورهای کوچک، دستگاههای صنعتی سبک.
ویژگیها: فیوزهای بزرگ با تیغههای مسی ضخیم که در تابلو برقهای فشار ضعیف و صنعتی استفاده میشوند.
مزایا: قدرت قطع بسیار بالا، قابلیت تحمل جریانهای بالا، عمر طولانی.
معایب: اندازهی بزرگ، قیمت بالا، نیاز به پایههای مخصوص.
کاربرد: تابلو برقهای اصلی، صنایع بزرگ، ساختمانهای تجاری بزرگ.
ویژگیها: فیوزی که بهجای جریان، به دمای بیش از حد واکنش نشان میدهد. در دمای مشخص، عنصر داخلی ذوب شده و مدار را قطع میکند.
مزایا: محافظت در برابر گرمای بیش از حد، مناسب برای تجهیزات حساس به دما.
معایب: یکبار مصرف، عدم واکنش به جریان زیاد.
کاربرد: موتورهای الکتریکی، ترانسفورماتورها، ماشینآلات، سشوار و وسایل گرمایشی.
ویژگیها: فیوزی که با استفاده از میدان مغناطیسی و در اثر جریان زیاد، یک مکانیسم قطع را فعال میکند. سرعت واکنش بسیار بالایی دارد.
مزایا: واکنش سریع در اتصال کوتاه، دقت بالا.
معایب: قیمت بالا، حساس به نویز و نوسانات برق.
کاربرد: تجهیزات الکترونیکی حساس، مدارهای کنترل صنعتی.
ویژگیها: ترکیبی از یک کلید قطعکننده و یک فیوز الکترونیکی که علاوه بر جریان زیاد، به جریان نشتی (Leakage Current) نیز واکنش نشان میدهد.
مزایا: محافظت در برابر برقگرفتگی، تشخیص جریان نشتی، قابلیت ریست.
معایب: هزینهی بالا، حساسیت به رطوبت و گرد و غبار.
کاربرد: تابلو برقهای پیشرفته، ساختمانهای مدرن، محیطهای مرطوب.
| نوع فیوز | قابلیت ریست | سرعت قطع | قدرت قطع (kA) | قیمت نسبی | کاربرد اصلی |
|---|---|---|---|---|---|
| مینیاتوری (MCB) | ✅ دارد | ⚡ سریع | ۴-۶ kA | ★☆☆☆☆ | ساختمانهای مسکونی |
| کارتریجی | ❌ ندارد | ⚡ متوسط | ۲-۱۰ kA | ★☆☆☆☆ | مدارهای روشنایی و موتوری |
| چاقویی (NH) | ❌ ندارد | ⚡⚡ سریع | ۲۰-۱۰۰ kA | ★★★★☆ | تابلو برقهای صنعتی |
| حرارتی | ❌ ندارد | ⚡ کند (وابسته به دما) | ۱-۵ kA | ★★☆☆☆ | محافظت از موتورها و ترانسها |
| مغناطیسی | ✅ دارد | ⚡⚡ بسیار سریع | ۶-۲۰ kA | ★★★★☆ | تجهیزات حساس الکترونیکی |
| اتوماتیک (RCD) | ✅ دارد | ⚡ بسیار سریع | ۶-۱۰ kA | ★★★★★ | محافظت در برابر برقگرفتگی |
| ویژگی | فیوز (Fuse) | کلید مینیاتوری (MCB) |
|---|---|---|
| نوع عملکرد | ذوب شدن عنصر داخلی | قطع مکانیکی با فنر و بیمتال |
| قابلیت ریست | ❌ ندارد (باید تعویض شود) | ✅ دارد (با فشار کلید) |
| سرعت واکنش | ⚡ متوسط (میلیثانیه) | ⚡⚡ بسیار سریع (زیر ۱۰ میلیثانیه) |
| دقت عملکرد | متوسط | بالا و قابل تنظیم |
| هزینهی تعویض | پایین (قطعه جدید) | رایگان (ریست) |
| محافظت در برابر برقگرفتگی | ❌ ندارد | ✅ دارد (مدلهای RCD) |
| عمر مفید | یکبار مصرف | بلندمدت (هزاران بار قطع و وصل) |
| کاربرد اصلی | مدارهای ساده و ارزان | مدارهای خانگی و صنعتی مدرن |
برای انتخاب فیوز مناسب، باید به عوامل زیر توجه کنید:
فیوزهای کارتریجی (شیشهای و سرامیکی) معمولاً دارای کدهای رنگی هستند که آمپر آنها را مشخص میکند:
| رنگ | آمپر | کاربرد معمول |
|---|---|---|
| سیاه | ۱ | مدارهای کنترل، الکترونیک |
| قهوهای | ۲ | وسایل کوچک، ترانسهای کمتوان |
| قرمز | ۳ | لامپها، پریزهای سبک |
| آبی | ۴ | پریزهای عمومی |
| زرد | ۵ | وسایل آشپزخانه، بخاریهای کوچک |
| سبز | ۶ | کولرهای کوچک، فنها |
| نارنجی | ۱۰ | مدارهای اصلی روشنایی |
| سفید | ۱۳ | مدارهای پریز و وسایل سنگینتر |
| آبی تیره | ۱۶ | کولرهای بزرگ، موتورها |
| نقرهای | ۲۰ | مدارهای اصلی ساختمان |
خیر، بههیچوجه. استفاده از فیوز با آمپر بالاتر از حد مجاز، خطر ذوب شدن سیمکشی و آتشسوزی را به شدت افزایش میدهد.
در برخی موارد این دو بهجای یکدیگر استفاده میشوند، اما کلید مینیاتوری (MCB) یک نوع فیوز مدرن است که قابلیت ریست دارد و جایگزین فیوزهای قدیمی (کارتریجی) شده است.
برای کولر (بار القایی)، به فیوز با تأخیر زمانی (Time-Delay) نیاز دارید تا جریان راهاندازی موقت را تحمل کند. معمولاً ۱٫۵ تا ۲ برابر جریان نامی کولر.
خیر، هر کدام دارای مشخصات الکتریکی و ابعاد متفاوتی هستند. باید از همان نوع و اندازه استفاده کنید.
احتمالاً مدار اضافهبار دارد (وسایل زیاد) یا اتصال کوتاه در جایی از سیمکشی وجود دارد. همچنین ممکن است فیوز با آمپر پایینتر از نیاز انتخاب شده باشد.
RCD (Residual Current Device) یک فیوز پیشرفته است که به جریان نشتی (Leakage) واکنش نشان میدهد و از برقگرفتگی جلوگیری میکند. در ساختمانهای جدید اجباری است.
با بررسی ظاهری (شیشه تیره یا شکسته) یا با استفاده از تستر ولتاژ یا مولتیمتر (حالت بوق) میتوانید سوختن فیوز را تشخیص دهید.
فیوزها عمر مفید مشخصی ندارند، اما با گذشت زمان و تحت تأثیر عوامل محیطی (رطوبت، دما، ارتعاش) ممکن است فرسوده شوند و بدون دلیل بسوزند.
فیوز برق ساختمان یکی از حیاتیترین و در عین حال سادهترین قطعات حفاظتی در سیستمهای الکتریکی است. انتخاب صحیح فیوز بر اساس آمپر، ولتاژ، نوع بار و قدرت قطع، نقش کلیدی در ایمنی و طول عمر تجهیزات دارد. در ساختمانهای مدرن، کلیدهای مینیاتوری (MCB) و فیوزهای اتوماتیک (RCD) جایگزین فیوزهای قدیمی شدهاند، اما دانش پایهی فیوزها همچنان برای هر برقکار و حتی کاربر خانگی ضروری است.
نکات کلیدی:
